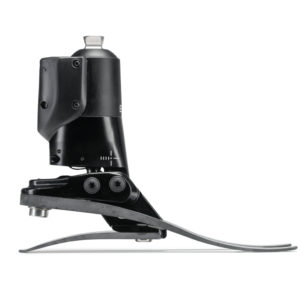

ElanIC

Стопа ElanIC — самая легкая и компактная в мире влагозащищенная стопа с управляемой микропроцессором гидравлической щиколоткой.

Компактная, клинически проверенная конструкция Elan IC создает исключительно плавный рисунок ходьбы, комфорт в носке протеза и ощущение безопасности. Благодаря этому пользователь протеза, оснащенного Elan IC, может уверенно распределять свой вес между конечностями, разгружая свой опорно-двигательный аппарат и заботясь о его здоровье. Беспроводное зарядное устройство делает Elan IC полностью герметичным и водонепроницаемым, позволяя пользователям не ограничивать себя в той двигательной активности, которую они предпочитают.

Ключевые особенности

  • Влагозащищенность по классу IP67 Новинка
  • Беспроводная зарядка встроенного аккумулятора Новинка
  • Компактная и легкая конструкция Новинка
  • Встроенный модуль Bluetooth® Новинка
  • Мобильное приложение на Android (только для протезистов) Новинка
  • Косметическая калоша с анатомическим мыском стопы с отведенным большим пальцем
  • Микропроцессорное управление юстировкой плантарфлексии и дорсифлексии
  • Режим стабилизации при остановке, увеличивающий гидравлическое сопротивление для устойчивости и поддержки пользователя в состоянии равновесия, снижения его энергозатрат и нагрузки на опорно-двигательноый аппарат.
  • Ходьба при различных скоростях в переменном темпе
  • Увеличение сопротивления плантарфлексии позволяет накапливать энергию и возвращать ее обратно в протезную систему при быстрой ходьбе или при движении вверх по наклонной опорной поверхности
  • Мысок стопы удерживается в приподнятом положении в процессе фазы переноса, увеличивая клиренс, и тем самым снижая риск спотыкания или падения.
  • Увеличение сопротивления дорсифлексии «подтормаживает» протез при спуске по наклонным опорным поверхностям, помогая сохранять устойчивость и превосходное управление протезом.
Compare
Add to wishlist
Категорий: Системы для протезов нижних конечностей и аксессуары, Стопы, Стопы влагозащищенные, Стопы с анатомическим мыском, Стопы с биомиметической гидравлической щиколоткой, Стопы с пружинами из карбона
Share
Pinterest VK Telegram
  • Описание
  • Shipping & Delivery
Описание

ElanIC видео

Записаться на бесплатную консультацию

Делай больше, чем раньше. Чувствуй себя лучше, чем вчера.

Стопа ElanIC способна удовлетворить самые широкие потребности людей с ампутацией нижней конечности. ElanIC подражает естественным функциям здоровой стопы, адаптируя в режиме реального времени гидравлическое сопротивление щиколотки, обеспечивая при этом исключительную рекуперацию энергии, высокую устойчивость при ходьбе по ступеням лестницы, наклонным и неровным опорным поверхностям. ElanIC позволяет пользователю равномерно распределять вес между конечностями при стоянии или ходьбе, и создает плавную, безопасную и естественную походку, заботясь о здоровье опорно-двигательного аппарата.

Идем по лужам, не беспокоясь о попадании воды внутрь стопы

Благодаря простой и безопасной индукционной зарядки, ElanIC полностью герметичен, что делает его водонепроницаемым, обеспечивая надежную и безопасную эксплуатацию во влажной среде.

Компактность и небольшой вес

Стопа ElanIC — самая легкая и самая компактная в мире влагозащищенная гидравлическая стопа с микропроцессорным управлением. Теперь вам не нужно ограничивать себя при занятиях любимой деятельностью.

Забота о здоровье опорно-двигательного аппарата

ElanIC при эксплуатации предоставляет своим пользователям дополнительную поддержку, которая необходима для защиты опорно-двигательного аппарат от нежелательных нагрузок и износа, характерных для многих обычных протезов.

История Сиан

В чем особенность стопы Elan IC ?

Ходьба по неровным и наклонным поверхностям создает достаточно серьезные проблемы для людей с ампутацией нижней конечности. Активное микропроцессорное управление гидравлическим сопротивлением стопы Elan IC позволяет регулировать в режиме реального времени уровни сопротивлений плантарфлекии и дорсифлексии, обеспечивая при этом высокую устойчивость при ходьбе, остановке или при быстром спуске под уклон.

Торможение при спуске по
наклонной опорной
поверхности

При спуске под уклон, микропроцессор уменьшает сопротивление плантарфлексии, что позволяет подошве стопы быстро получить полный контакт с опорной поверхностью, обеспечивая пользователя поддержкой и устойчивостью. Одновременно с этим происходит увеличение сопротивления дорсифлексии, которое создает тормозящий эффект, что также поддерживает пользователя, сохраняя его устойчивое положение и превосходное управление протезом при спуске.

История Андрея

Дополнительная поддержка при подъеме
по наклонной опорной поверхности
и быстрой ходьбе

При быстрой ходьбе или подъеме по наклонной опорной поверхности сопротивление плантарфлексии увеличивается, создавая тем самым оптимальные условия для накопления и возврата энергии. В сочетании с более мягким сопротивлением дорсифлексии создается опережающий момент, который позволяет позиционировать тело пользователя и минимизировать затраты энергии при быстрой ходьбе или подъеме вверх по наклонной поверхности.

Поддержка при остановке и длительном
стоянии на одном месте

Теперь пользователь может спокойно стоять в течении длительного времени. Датчики Elan IC определят, что пользователь остановился и микропроцессор увеличит гидравлическое сопротивление, помогая пользователю сохранить равновесие, снизить энергозатраты и уберечь опорно-двигательный аппарат от нежелательных нагрузок.

Клиренс мыска стопы
в процессе фазы переноса

В процессе фазы переноса мысок стопы удерживается в положении в приподнятом положении, снижая риск потенциального спотыкания или падения.

Научные исследования

Клинические исследования

Биомиметическая Гидравлическая Технология Blatchford подражает динамическим и адаптивным качествам работающей мышцы и позволяет получить естественный рисунок ходьбы. Многочисленные независимые научные исследования, при которых проводился сравнительный анализ Гидравлической Технологии Blatchford с обычными стопами  показали, что стопы Blatchford, оснащенные гидравлической щиколоткой:

  • Создают высочайший уровень комфорта носки протеза благодаря снижению нежелательных нагрузок на культю
  • Обеспечивают высокий уровень безопасности, снижают риск потенциальных спотыканий и падений
  • Делают походку плавной, уверенной и естественной
  • Позволяют равномерно распределять вес между конечностями
  • Удовлетворяют ожиданиям пациентов
Скачать PDF
Клинические обоснования

Спустя более чем десятилетие, после оспаривания расхожих мнений, мы продолжаем публиковать новые научные доказательства о медицинских преимуществах гидравлических щиколоток. Ознакомьтесь с нашим изданием «Гидравлические щиколотки» (англ.).

Скачать PDF

ElanIC Техническая информация

Макс. вес пользователя:

125кг*

Уровень двиг. активности:

2 3 4**

Размерный ряд:

22-30см

Вес изделия:

1кг†

Высота конструкции:

170мм для размеров 22-26

175мм для размеров 27-30

Высота подъема каблука:

10мм

*Для определения возможности назначения изделия пользователям с весом более 125кг и до 150кг, пожалуйства свяжитесь с вашим представителем компании Blatchford.
**Максимальный вес пользователя 100кг, рекомендуется выбирать категорию жестокости пружин стопы на единицу больше, чем это указано в таблице выбора пружин стопы.
†Вес изделия приведен для изделия размером 26см без косметической калоши.

Техническая поддержка

Используйте приведенные ниже видео-ролики, чтобы решить некоторые наиболее распространенные задачи со стопой Elan IC.

Зарядка встроенного акумулятора стопы

Проверка состояния аккумулятора

Программирование стопы Elan IC

Включение встроенного радиомодуля Bluetooth

Руководство по выбору

Руководство по выбору ширины косметической
калоши для стопы Elan IC

Для выбора правильного размера косметической калоши при заказе используйте приведенную ниже таблицу.
Для размеров стоп 25, 26 и 27 вы также можете выбрать узкий (N) или широкий (W) варианты.

* Варианты — Узкая ширина (N) и Широкая ширина (W) доступны только для размеров стоп 25, 26 и 27.
** Обратите внимание: Ширина измеряется в наиболее широкой части косметической калоши стопы.
*** Для косметической калоши стопы темного цвета к шифру изделия добавляется суффикс «D»

Аксессуары

Юстировочный клин 940093
Запасной комплект зарядного устройства 409087E
Планшет для программирования с программным обеспечением Blatchford 019179

Заказ изделия

Пример заказа
ELANIC 25 L N 3 S
Шифр изделия Размер

Сторона:
L — левая
R — правая

Ширина*:
W — широкая
N — узкая

Набор
пружин
стопы
Анатомический
мысок

*Ширины косметической калоши — Узкая (N) и Широкая (W) актуальны только для стоп размеров 25-27.
Для косметической калоши темного цвета к шифру изделия добавляется суффикс «D».
Пример заказа: выбрана стопа Elan IC, размер 25, левая, косметическая калоша узкая, набор пружин стопы 3, анатомический мыскок стопы с расщепленным большим пальцем, цвет косметической калоши светлый.

Специалистам
Записаться на консультацию
Техническая документация Elan IC

Информация о изделии

Буклет Elan IC
Обзор Elan IC

Технические руководства

Elan IC — руководство протезиста
Elan IC — руководство пользователя

Научные материалы

Обзор клинических исследований: Гидравлические системы Щиколотка-Стопа
Гидравлические щиколотки

Прочие загрузки

Стопы с косметической калошей с анатомическим расщепленным мыском

Рекомендуется проведение ежегодного визуально осмотра. Визуальный осмотр должен проводиться на предмет обнаружения дефектов, которые могут отрицательно повлиять на функциональность устройства. техническое обслуживание должно проводиться только квалифицированным персоналом, прошедшим обучение в учебных центрах Blatchford и имеющих соответствующий сертификат.
Blatchford Торговые марки Blatchford
Дата последнего обновления страницы: 27 Июля 2020
