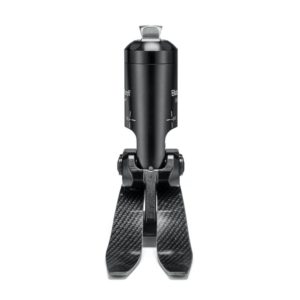

EchelonER

Стопа с гидравлической щиколоткой EchelonER расширила линейку стоп Echelon и впитала в себя все уникальные функции, отмеченной многочисленными наградами гидравлической технологии Echelon, и дополнила их увеличенным диапазоном движений щиколотки.

Благодаря совершенно новой высокопрочной и водонепроницаемой конструкции и увеличенному до 25 градусов диапазону движения щиколотки, Новый EchelonER обеспечивает превосходную адаптацию стопы к опорной поверхности при ходьбе по наклонным и неровным опорным поверхностям. Увеличенная адаптация высоты пятки стопы расширяет возможности пользователей в выборе предпочитаемой обуви, и позволяет ходить в босоножках и сандалиях. Стопа EchelonER имеет автоматическую самоюстировку для адаптации стопы к опорной поверхности, в момент посадки пользователя на стул или в кресло, обеспечивая расслабленное положение ног, естественный вид и снижает нежелательное давление на культю.

Прочная и надежная стопа EchelonER стала еще лучше адаптироваться к сложным видам повседневной деятельности и открывает перед пользователями новые возможности управления своим движением.

Ключевые особенности

  • Увеличенный диапазон движения гидравлической щиколотки: 25градусов
  • Улучшенная адаптация высоты пятки стопы дает нашим пользователям большую гибкость при смене обуви с различной высотой каблука и ходить в босоножках и сандалиях
  • Обеспечивает естественное и удобное положение при посадке на стул или кресло и при вставании с них
  • Прочная и водонепроницаемая конструкция (влагозащищенность по классу IP67)

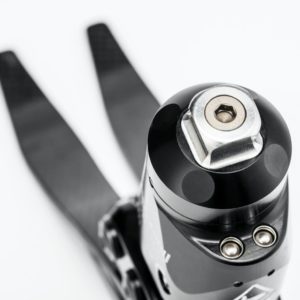

  • Специально разработанный интерфейс адаптера-пирамидки, исключающий попадание жидкости внутрь конструкции
  • Включает в себя все уникальные особенности обычной стопы Echelon и оригинальную гидравлическую щиколотку
  • Разделенные независимые пружины пятки и мыска стопы из композиционного углеволокна
  • Косметическая калоша с анатомическим мыском стопы с отведенным большим пальцем

Технология гидравлических щиколоток

Гидравлические щиколотки

Compare
Add to wishlist
Категорий: Системы для протезов нижних конечностей и аксессуары, Стопы, Стопы влагозащищенные, Стопы с анатомическим мыском, Стопы с биомиметической гидравлической щиколоткой, Стопы с пружинами из карбона
Share
Pinterest VK Telegram
  • Описание
  • Shipping & Delivery
Описание

EchelonER видео

Особенности стопы EchelonER

Увеличенный диапазон движения гидравлической щиколотки

Диапазон движения щиколотки имеет решающее значение, определяющее то, насколько пользователям будет комфортно и безопасно передвигаться по наклонным опорным поверхностям в своей повседневной деятельности. Стопа EchelonER имеет самый большой диапазон движения гидравлической щиколотки в линейке стоп Echelon и была специально разработана для  наилучшей адаптации к неровным и наклонным поверхностям.

Стопа EchelonER использует необходимый диапазон движения щиколотки в зависимости от определенных действий пользователя и предотвращает чрезмерный расход его энергии. Например, при ходьбе на высоких скоростях диапазон движений щиколотки уменьшается, отдавая приоритет работе карбоновые пружин, и обеспечивая высокий уровень возврата энергии. На более низких скоростях диапазон движений щиколотки увеличивается, чтобы стопа могла эффективно адаптироваться к опорной поверхности.

Широкий выбор предпочитаемой обуви

У пользователей EchelonER появилась возможность выбора предпочитаемой обуви с широким диапазоном высоты каблука. Увеличенный диапазон движений гидравлической щиколотки позволяет легко переходить с обуви с высоким каблуком на сандалии или босоножки, предоставляя пользователям еще больше свободы и гибкости в их повседневной жизни.

Естественное положение стопы и удобство при посадке/вставании

Стопа EchelonER автоматически адаптируется к опорной поверхности при посадке на стул или в кресло. При этом обеспечивается естественное положение положение стопы и снижается нежелательное давление на культю. Увеличенный диапазон движения гидравлической щиколотки упрощает и делает более естественной посадку на стул или в кресло, а также вставание с них, поскольку пользователи теперь могут ставить ногу прямо под собой, что требует намного меньше усилий.

Высокопрочная и влагозащищенная конструкция

Стопа EchelonER представляет собой прочное и надежное устройство, способное справиться с самыми сложными повседневными задачами. Дополнительная универсальность и уверенность в протезе при повседневном использовании достигается благодаря водонепроницаемой конструкции с новой формой адаптера пирамидки, исключающей попадание жидкости внутрь конструкции.

Увеличенный клиренс мыска стопы

Спотыкания и падения являются серьезной проблемой для людей с ампутацией нижней конечности, и один из возможных способов решения этой проблемы — увеличить расстояние между опорной поверхностью и мыском стопы в фазе переноса. Обычная стопа Echelon благодаря своей инновационной гидравлической щиколотке обеспечивает увеличение клиренса мыска стопы в среднем на 18% по сравнению с обычными стопами. EchelonER благодаря увеличенному диапазону движений щиколотки обеспечивает еще большее увеличение клиренса мыска стопы.

Реальные истории наших пользователей

История Эмили

История Адрии

Уникальная и проверенная гидравлическая технология Echelon

В основе нашей новаторской философии лежит линейка стоп Echelon, благодаря которой наши изделия пользуются такой популярностью среди пользователей по всему миру. Каждое изделия линейки стоп Echelon, создано с акцентом на воспроизведение естественной и безопасной ходьбы, и имеет характеристики, способные удовлетворить требованиям большинства наших пользователей, обеспечивая уверенность в каждом шаге.

Пружины из композиционного углеволокна

Карбоновые пружины обеспечивают не только способны превосходно накапливать и высвобождать энергию, но также и согласованно работают с гидравлической щиколоткой, обеспечивая естественную и комфортную ходьбу на протезе.

Естественное движение и уверенное управление протезом

При подъеме вверх по наклонной поверхности увеличенный диапазон движения щиколотки позволяет телу пользователя двигаться вперед при перекате стопы, снижая при этом потребность в затратах энергии за счет упрощения переката. При спуске вниз стопа адаптируется к углу наклона опорной поверхности, не заставляя при этом стопу перемещаться вперед, что  обеспечивает уверенное управление протезом при спуске.

Гидравлическая технология щиколотки

Гидравлическое демпфирование щиколотки и амортизация за счет пружин стопы создают вязкоупругую реакцию, которая воспроизводит работу естественных мышц человека, сохраняя энергию и высвобождая ее в нужный момент. Клинически доказано, что по сравнению с щиколотками, не использующими гидравлическую технологию*, щиколотки с применением гидравлической технологии обеспечивает более высокий уровень комфорта и безопасности, более естественную ходьбу, более сбалансированноре распределение нагрузки на нижние конечности и в целом способны принести пользователю большее удовлетворение протезом.

Научно обоснованные доказательства эффективности

Клинический компендиум

Биомиметическая гидравлическая технология Blatchford имитирует динамические и адаптивные характеристики мышц человека, чтобы сделать его походку естественной. Множественные независимые научные исследования, сравнивающие гидравлические стопы Blatchford столичными, показали:

  • Выше уровень комфорта, снижение нагрузок на культю
  • Выше уровень безопасности, снижение риска спотыкайся и падения
  • Более плавная, легкая и естественная походка
  • Более равномерное распределение нагрузки на конечности
  • Высокий уровень удовлетворенности пользователей
Скачать PDF

Клинические доказательства

Спустя более десяти лет после общего признания эффективности гидравлической технологии Blatchford продолжают публиковаться новые научные данные о медицинских преимуществах наших гидравлических щиколоток. Откройте для себя нашу Белую книгу «Исследование гидравлических щиколоток».

Скачать PDF

EchelonER — Спецификация

Макс. вес пользователя:

125кг*

Уровень двиг. активности:

2 3 4**

Размерный ряд:

22-30см

Вес изделия:

770г†

Высота конструкции:

142мм для размеров 22-24

147мм для размеров 25-26

152мм для размеров 27-30

Высота подъема каблука:

10мм

**Максимальный вес пользователя при уровне двигательной активности 4 составляет 100 кг, при этом всегда используйте пружину на один уровень жесткости больше, чем указано в таблице.
†Вес компонента указан для стопы размера 26 без косметической калоши.

Руководство по выбору

Руководство по выбору ширины косметической калоши

Щелкните по таблице ниже, чтобы выбрать необходимую ширину косметической калоши. Для размеров 25, 26 и 27 вы можете выбирать узкую (N) или широкую (W) косметическую калошу.

* Варианты — Узкая ширина (N) и Широкая ширина (W) доступны только для размеров стоп 25, 26 и 27.
** Обратите внимание: Ширина измеряется в наиболее широкой части косметической калоши стопы.
*** Для косметической калоши стопы темного цвета к шифру изделия добавляется литера «D»

Аксессуары

Юстировочный клин 940093
Юстировочный ключ для регулировки дорсифлексии / плантарфлексии (шестигранный, 4мм) 940236

Заказ

Пример заказа:
ECER 25 L N 5 S
Шифр Размер Сторона** Ширина* Набор пружин Анатомический
мысок

*Узкая (N) или Широкая (W) косметические калоши доступны только для размеров 25-27
** Сторона: L — левая; R — правая
Для заказа косметической калоши темного оттенка добавьте букву D.
Пример: размер стопы 25, левая, узкая, набор пружин 3, калоша с отведенным большим пальцем.

Техническая документация

Информация об изделии

Echelon ER Буклет
Echelon ER Спецификация

Технические руководства

EchelonER — руководство для протезиста
EchelonER — руководство для пользователя

Наука & Доказательства

Обзор клинических исследований: Гидравлические системы Щиколотка-Стопа
Гидравлические щиколотки

Прочие загрузки

Юстировочный клин
Стопы с косметической калошей с анатомическим мыском



Рекомендуется проведение ежегодного визуального осмотра. Визуальный осмотр должен проводиться на предмет обнаружения дефектов, которые могут отрицательно повлиять на функциональность устройства. Техническое обслуживание должно проводиться только квалифицированным персоналом, прошедшим обучение в учебных центрах Blatchford и имеющих соответствующий сертификат.
