Javelin

Стопа Javelin предназначается для пользователей с уровнем двигательной активности 3/4, и имеет высокий коэффициент возврата энергии обратно в протезную систему во всем рабочем диапазоне, начиная от низких ударных осевых воздействий и заканчивая умеренными ударными осевыми воздействиями, возникающими, например, при занятиях любительскими видами спорта. Стопа Javelin имеет малый вес, высокую косметичность и подходит для прогулок в переменном темпе ходьбы.

Ключевые особенности

  • Доступны маленькие размеры, размерный ряд с 22 по 30
  • Стопа имеет надежные и высокопрочные независимые в работе пружины из композиционного углеволокна
  • Динамическая опора-голень отлично амортизирует вертикальные осевые нагрузки
  • Легко стыкуется с финишными косметическими облицовками
  • Стопа поставляется со скользящим носком и косметической калошей
  • Стопа имеет анатомический мысок косметической калоши с отведенным большим пальцем
Compare
Add to wishlist
Категорий: , , , , ,
Описание

Стопа Javelin видео

https://youtu.be/VFt7Tao_2xI

Javelin Спецификация

Макс. вес пользователя:

166кг*

Уровень двиг. активности:

234**

Размерный ряд:

22-30см

Вес изделия:

444г†

Высота конструкции:

200-365мм

Высота подъема каблука:

10мм

**Для уровня двигательной активности 4 максимальный вес пользователя составляет 100кг, при этом рекомендуется выбирать категорию жестокости пружин стопы на единицу больше, чем это указано в таблице выбора пружин стопы.
†Вес изделия приведен для изделия размером 26см без косметической калоши.

Руководство по выбору

†Указанный вес приведен для стопы размером 26 см без косметической калоши.
*Максимальный вес пользователя при уровне двигательной активности 4 составляет 100 кг, при этом всегда используйте пружину на один уровень жесткости больше, чем приведено в таблице.

Руководство по выбору ширины косметической калоши

* Варианты — Узкая ширина (N) и Широкая ширина (W) доступны только для размеров стоп 25, 26 и 27.
** Обратите внимание: Ширина измеряется в наиболее широкой части косметической калоши стопы.
*** Для косметической калоши стопы темного цвета к шифру изделия добавляется литера «D»

Аксессуары

Косметическое покрытие стопы 539087
Проксимальный адаптер-приамидка 539601
Проксимальный адаптер под пирамидку 539602

Заказ изделия

JAV 25 L N 3 S АДАПТЕР
Шифр Размер Сторона** Ширина* Набор пружин Анатом. мысок + проксимальный адаптер

*Узкая (N) или Широкая (W) косметические калоши доступны только для размеров 25-27
** Сторона: L — левая; R — правая
Для заказа косметической калоши темного оттенка добавьте букву D.
Пример: Выбрана стопа Javelin, размер стопы 25, левая, узкая, набор пружин 3, калоша анатомическим мыском стопы с отведенным большим пальцем.

Техническая документация

Информация об изделии

Javelin Буклет

Технические Руководства

Javelin — Руководство протезиста

Javelin — Косметическое покрытие, инструкция протезиста

Прочие загрузки

Стопы с анатомически мыском

Рекомендуется проведение ежегодного визуально осмотра. Визуальный осмотр должен проводиться на предмет обнаружения дефектов, которые могут отрицательно повлиять на функциональность устройства. Техническое обслуживание должно проводиться только квалифицированным персоналом, прошедшим обучение в учебных центрах Blatchford и имеющих соответствующий сертификат.
Blatchford Торговые марки Blatchford
Дата последнего обновления страницы: 21 Сентября 2020
Shipping & Delivery

Похожие товары

submersion
Echelon
Echelon
Compare
Close

Echelon

Удостоенный наград Echelon представляет собой водонепроницаемую стопу с гидравлической щиколоткой, которая поглощает и амортизирует ударные нагрузки, самонастраивается на неровных и наклонных поверхностях, а также сохраняет мысок стопы приподнятым в фазе переноса конечности для предотвращения спотыкания. Эти конструктивные особенности снижают нежелательные воздействия на культю в приемной гильзе протеза и на другие суставы человека, способствуя комфорту и постуральной симметрии, чтобы снизить риск падений и в целом сохранить здоровье опорно-двигательного аппарата. В результате походка становится плавной, безопасной и естественной, и помогает сберечь здоровье на долгое время.

Гидравлические щиколотки

Особенности

  • Независимое гидравлическое управление плантарной и дорсальной флексией
  • Биомиметический дизайн подражает движению щиколотки человека
  • Сохранение приподнятости рыска стопы в процессе фазы переноса конечности для предотвращения спотыкания
  • Естественное "припластывание" подошвы к опорной поверхности
  • Высокоэффективные карбоновые пружины
  • Элегантная и компактная косметическая калоша
  • Отведенный большой палец
Технология гидравлических щиколоток
Add to wishlist
Подробнее
Quick view
Compare
Close

Linx

Linx является единственной в мире полностью интегрируемой системой конечности колено-стопа, завоевавший множество престижных международных наград и премий. Работая как единая система конечности, Linx подражает невероятно сложной функциональности здоровой человеческой ноги, активно получая и анализируя данные о движении пользователя, его двигательной активности, условий эксплуатации и типе опорной поверхности. На основании этих данных микропроцессор направляет скоординированный поток инструкций для гидравлических систем управления протезом, обеспечивая уверенное и безопасное движение. Результатом этого является походка, которая соответствует естественной больше, чем когда-либо прежде.

Ключевые особенности:

  • Ситуационный анализ – интегрированные датчики непрерывно отслеживают и собирают в режиме реального времени данные о параметрах ходьбы пользователя, его двигательной активности и изменения типа опорной поверхности для непрерывной адаптации настроек системы конечности к изменяемым условиям эксплуатации
  • Изменяемые уровни сопротивления в фазе опоры обеспечивают превосходную безопасность в любой момент времени:
– Поддержка при остановке и стоянии на месте – Поддержка при принятии положения "сидя" – Поддержка при управлении фазой опоры – Предотвращение спотыкания – Динамический спуск по лестнице – Динамический спуск по наклонной поверхности
  • Пользовательские режимы: Спортивный режим для занятий любительскими видами спорта, Режим езды на велосипеде и Режим блокировки коленного модуля под индивидуально настраиваемым углом сгибания
  • Угол сгибания в колене до 130°
  • Интуитивно понятное программирование при помощи персонального компьютера или мобильного приложения
  • Магнитное зарядное устройство
  • До трех дней работы от литий-ионного аккумулятора без подзарядки, в зависимости от условий эксплуатации
  • Анатомический мысок стопы с расщепленными пальцами, для удобства носки летней обуви.

Новинки:

  • Вспомогательный режим при подъеме по наклонной опорной поверхности
  • Демпфирование подъема пятки
  • Автоматическое распознавание спуска по лестнице
  • Спортивный Режим
  • Подрессоривание в фазе опоры
  • Не выступающий за пределы шасси, герметичный магнитный зарядный порт
  • Мобильное приложение для программирования на Android и iOS
  • Функция программирования, с помощью клавиш на коленном модуле
Add to wishlist
Подробнее
Quick view
Elite BladeVT
Compare
Close

Elite BladeVT

Беговая стопа Elite BladeVT надежно работает при высокой ударной нагрузке, и предназначается для спортивных пользователей с уровнем двигательной активости 3-4. Гибкие пружины стопы в сочетании с торсионным амортизатором повышают скорость ходьбы, маневренность и комфорт. Технология стопы Elite BladeVT включает в себя проверенную временем треножную конструкцию пружины стопы, выполненных из композиционного углеволокна e-carbon с инновационной и высокопрочной титановой осевой торсионной пружиной, которая позволяет стопе надежно работать в офисе, на корте или в парке с детьми, делаю движение6 пользователя плавным и комфортным процессом, снижая при этом нежелательную нагрузку на поясницы и сохраняя в долгосрочной перспективе здоровье опорно-двигательно аппарата.

Ключевые особенности:

  • Высокая прочность в сочетании с динамическим перекатом
  • Прецизионная пружина стопы обеспечивает вертикальную амортизацию для поглощения нежелательных вертикальных ударных воздействий и осевую ротацию
  • Управляемая высокоэффективная рекуперация энергии
  • Независимые в работе пружины из композиционного углеволокна e-carbon
  • Переменная жесткость пружины пятки, достигаемая за счет применения пяточного клина
  • Дизайн стопы обеспечивает простую установку финишной косметической облицовки
  • Косметическая калоша с анатомическим мыском стопы с отведенным большим пальцем
Стопа поставляется со скользящим носком и косметической калошей
Add to wishlist
Подробнее
Quick view
Compare
Close

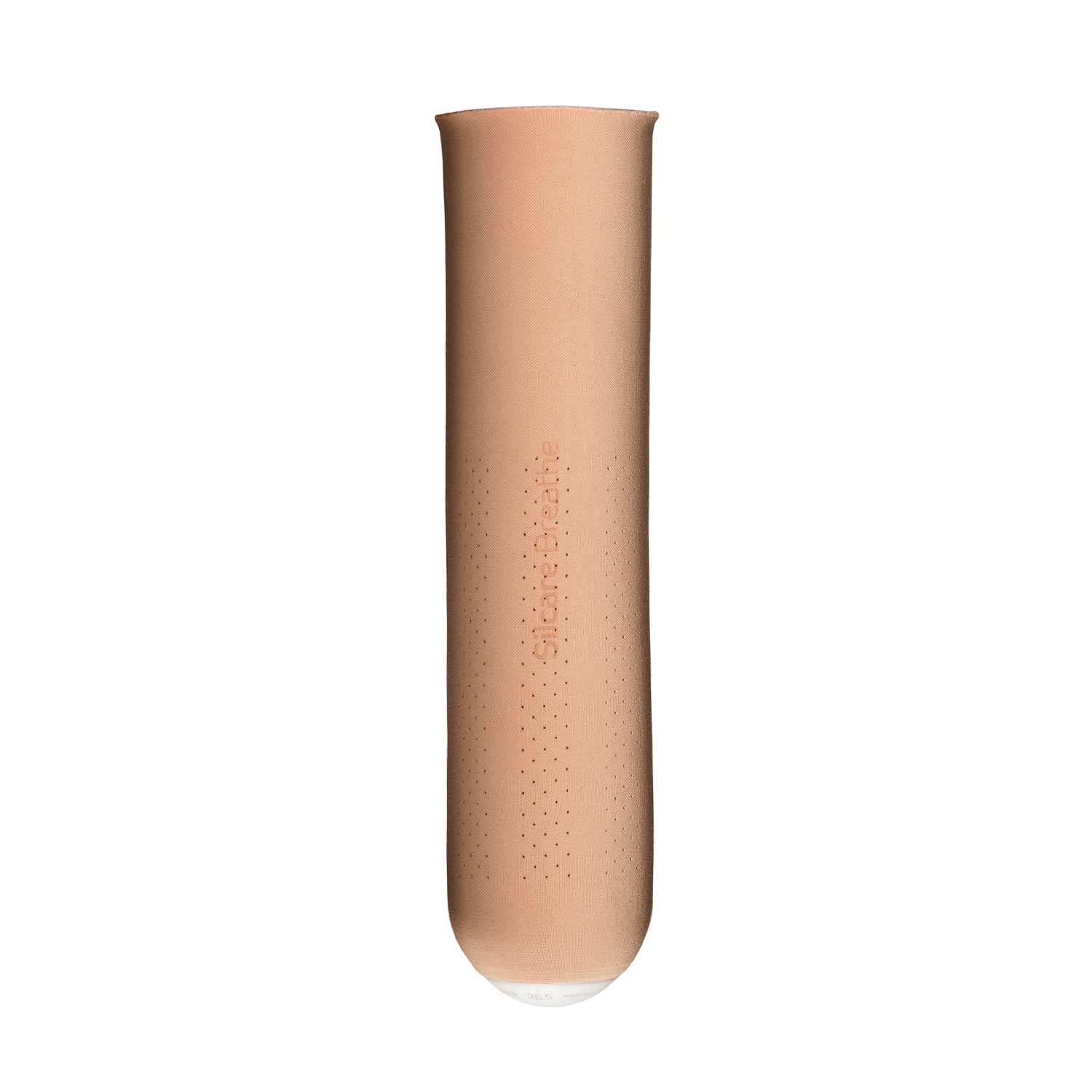

Замковый дышащий перфорированный чехол Silcare Breathe
